IL SOSTEGNO IDEALE PER COSTRUZIONI PIANE

Le piastre per costruzioni in copertura provviste di base gommata, da utilizzare nella realizzazione di supporti ubicati in copertura, sono ideali per il sostegno degli impianti in genere (come ad esempio ventilazione, elettrici, etc.) ubicati sui tetti di edifici residenziali/commerciali/industriali e sono in grado di offrire soluzioni versatili per qualsiasi tipologia di installazione.

I vantaggi nell’utilizzo delle piastre per costruzioni in copertura sono molteplici:

Supporto stabile su tetti piani
Compensazione delle irregolarità del tetto (presenti nei tetti in ghiaia)
Compensazione di un’inclinazione di falda fino a 4°
Resistenza agli agenti atmosferici
Antiscivolo
Ottima distribuzione dei carichi
Installazione competitiva in termini di costi e tempi
Miglioramento dell’estetica complessiva del supporto
Protezione contro i danni al rivestimento della copertura (evita la penetrazione della piastra metallica nella guaina)

PIASTRA DI BASE GOMMATA

Adatta per i binari di montaggio: 45/26, 45/45, 45/52, 45/60, 45/75, 45/90, 45/120

Indicazioni di montaggio: la piastra con base gommata viene fornita preassemblata, completa cioè di base gommata, piastra quadrata in acciaio, piastra dentata due fori e viti TE M12. Per compensare le pendenze della copertura (fino a 4°) occorre inserire la base gommata inclinata sotto all‘elemento in gomma.

Elemento di separazione: è raccomandato l’utilizzo in presenza di membrane di copertura in PVC per evitare il passaggio di plastificanti.

Rapida installazione (set di articoli preassemblati)
Piastra metallica zincata a caldo (fsv)
Compatibilità con tutti i binari di montaggio Serie 45 (singoli & doppi)
Caricabilità fino a 4,00kN

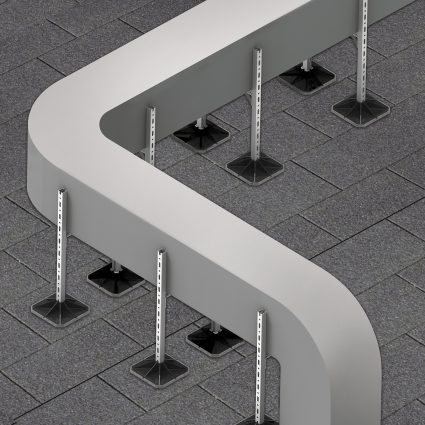

BIG FOOT®

Adatta per binario di montaggio Serie 45 (tipo 45/45)

Indicazioni di montaggio: la base in materiale plastico deve essere posizionata sopra la base gommata. Per compensare l‘eventuale pendenza presente sulla copertura, è possibile sostituire la base gommata con la base gommata inclinata (fino a 4°).

È incluso l‘adattatore per l’inserimento dei binari di montaggio della Serie 45.

Elemento di separazione: è consigliato per l’installazione su coperture provviste di membrana permeabilizzante in PVC, al fine di evitare il passaggio di plastificanti.

Installazione rapida
Miglioramento dell‘estetica senza danneggiare la copertura del tetto
Migliore distribuzione dei carichi sulla copertura
Materiale plastico resistente agli agenti atmosferici
Compatibile con tutti i binari di montaggio Serie 45 (singoli)
Caricabilità fino a 3,0kN (Big Foot® 305) e 5,0kN (Big Foot® 450)
Sistema versatile ideale per svariate applicazioni

PIASTRA XL 80 CENTUM®

Per profilo industriale CENTUM® XL 80

Indicazioni di montaggio: l‘elemento premontato in gomma evita previene eventuali penetrazioni nella membrana del tetto. Inserire il profilo XL 80 nel supporto per il montaggio.

Installazione rapida
Materiale plastico resistente agli agenti atmosferici
Utilizzabile con il profilo XL80 CENTUM®
Caricabilità fino a 10,0kN

SUPPORTO MULTIPLO

Per i binari di montaggio Serie 45

Indicazioni di montaggio: il supporto multiplo per coperture piane può essere utilizzato per il sostegno di supporti composti da binari metallici o per il sostegno diretto degli elementi impiantistici in genere. Il binario in alluminio, di sezione 40,0mm(B) x 20,0mm(H), inserito nella parte superiore del Supporto in gomma consente un facile assemblaggio di altri binari e allo stesso tempo riduce rumori e vibrazioni.

Elemento di separazione: è raccomandato in presenza di membrane di coperture in PVC per evitare il passaggio di plastificanti.

L’elemento di separazione Big Foot® 450 è sufficiente per due supporti multipli.

Accessori raccomandati: piastre dentate S (con finitura Zinco-Nichel Zn-Ni)

Facile installazione
Gomma riciclata resistente agli agenti atmosferici
Compatibile con tutti i binari di montaggio della Serie 45
Caricabilità fino a 1,28kN
Il profilo di alluminio inserito saldamente sul lato superiore della base gommata facilita l’installazione dei binari per la costruzione del supporto soprastante
