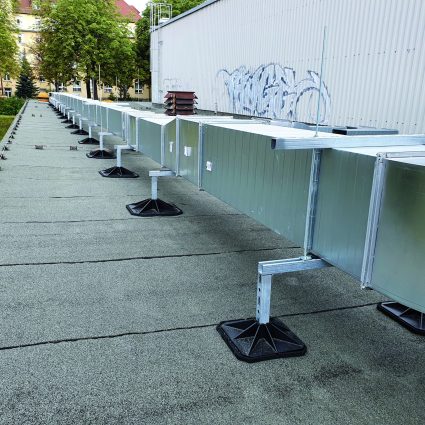

Le piastre per costruzioni in copertura sono ideali per il sostegno degli impianti in genere (come ad esempio ventilazione, elettrici, etc.) ubicati sui tetti di edifici residenziali/commerciali/industriali e sono in grado di offrire soluzioni versatili per qualsiasi tipologia di installazione.
I vantaggi nell’utilizzo delle Piastre per Costruzioni in Copertura sono molteplici:
- Supporto stabile su tetti piani
- Compensazione delle irregolarità del tetto (presenti nei tetti in ghiaia)
- Compensazione di un’inclinazione di falda fino a 4°
- Resistenza agli agenti atmosferici
- Antiscivolo
- Ottima distribuzione dei carichi
- Installazione competitiva in termini di costi e tempi
- Miglioramento dell’estetica complessiva del supporto
- Protezione contro i danni al rivestimento della copertura (evita la penetrazione della piastra metallica nella guaina)
Vediamo a seguire le varie tipologie di piastre per costruzioni in copertura disponibili.
PIASTRA DI BASE GOMMATA
Adatta per i Binari di Montaggio 45/26, 45/45, 45/52, 45/60, 45/75, 45/90, 45/120
La piastra con base gommata viene fornita pre-assemblata, completa cioè di base gommata, piastra quadrata in acciaio, piastra dentata due fori e viti TE M12. Per compensare le pendenze della copertura (fino a 4°) occorre inserire la base gommata inclinata sotto all‘elemento in gomma.
L’Elemento di Separazione è raccomandato in presenza di membrane di copertura in PVC per evitare il passaggio di plastificanti.
Tra i vantaggi:
- Rapida installazione (set di articoli preassemblati)
- Piastra metallica zincata a caldo (fsv)
- Compatibilità con tutti i binari di montaggio Serie 45 (singoli e doppi)
- Carico max fino a 4,00kN
PIASTRA BIG FOOT®
Adatta per Binario di Montaggio Serie 45
La base in materiale plastico deve essere posizionata sopra la base gommata. Per compensare l‘eventuale pendenza presente sulla copertura, è possibile sostituire la base gommata con la base gommata inclinata (fino a 4°).
È incluso l‘adattatore per l’inserimento dei binari di montaggio della Serie 45.
L’Elemento di Separazione è consigliato per l’installazione su coperture provviste di membrana permeabilizzante in PVC, al fine di evitare il passaggio di plastificanti.
- Installazione rapida
- Miglioramento dell‘estetica senza danneggiare la copertura del tetto
- Migliore distribuzione dei carichi sulla copertura
- Materiale plastico resistente agli agenti atmosferici
- Compatibile con tutti i binari di montaggio Serie 45 (singoli)
- Caricabilità fino a 3,0kN (Big Foot® 305) e 5,0kN (Big Foot® 450)
- Sistema versatile ideale per svariate applicazioni
PIASTRA XL 80 CENTUM®
Per Profilo CENTUM® XL 80
Indicazioni di montaggio: l‘elemento premontato in gomma evita e previene eventuali penetrazioni nella membrana del tetto. Il montaggio avviene inserendo il profilo CENTUM®XL 80 nella Piastra XL 80.
Tra i vantaggi della Piastra XL 80 CENTUM®:
- Installazione rapida
- Tappetino premontato
- Materiale plastico resistente agli agenti atmosferici
- Carico max fino a 10,0kN
SUPPORTO MULTIPLO
Per i Binari di Montaggio della Serie 45
Il supporto multiplo per coperture piane può essere utilizzato per il sostegno di supporti composti da binari metallici o per il sostegno diretto degli elementi impiantistici in genere. Il binario in alluminio, di sezione 40,0mm(B) x 20,0mm(H), inserito nella parte superiore del Supporto in gomma consente un facile assemblaggio di altri binari e allo stesso tempo riduce rumori e vibrazioni.
L’Elemento di Separazione è raccomandato in presenza di membrane di copertura in PVC per evitare il passaggio di plastificanti.
L’elemento di separazione Big Foot® 450 è sufficiente per due supporti multipli.
E’ raccomandata la Piastre Dentata S (con finitura zinco-nichel).
- Facile installazione
- Gomma riciclata resistente agli agenti atmosferici
- Compatibile con tutti i binari di montaggio della Serie 45
- Caricabilità fino a 1,28kN
- Il profilo di alluminio inserito saldamente sul lato superiore della base gommata facilita l’installazione dei binari per la costruzione del supporto soprastante
